راهنمای کامل برد جک رامونا ۲۲۰ ولت (مینی، مدیوم، فول) و ۲۴ ولت اسمارت

بردهای رامونا از جمله مدارهای فرمان محبوب برای جک‌های درب پارکینگی هستند که طراحی و ساخت آن‌ها کاملاً داخلی است و از الگوی مدار کنترل City1 شرکت ویتو ایتالیا الهام گرفته‌اند. این خانواده از بردها در دو دستهٔ ولتاژی عرضه می‌شوند:

• برد ۲۲۰ ولت (AC): در سه مدل مینی، مدیوم و فول
• برد ۲۴ ولت اسمارت (DC/AC): برای جک‌های ۱۲ تا ۲۴ ولت

در این مقاله، هم با مشخصات و آموزش تنظیمات مشترک این بردها آشنا می‌شوید و هم تفاوت مدل‌های مختلف را می‌بینید تا بتوانید گزینه ی مناسب خودتان را انتخاب کنید.

معرفی انواع برد جک رامونا ۲۲۰ ولت (مینی، مدیوم، فول)

برد ۲۲۰ ولت رامونا با قابلیت راه‌اندازی جک پارکینگی به‌صورت دو لنگه و تک لنگه، یکی از بهترین مدارهای کنترل درب اتوماتیک است. این برد قابلیت پشتیبانی از انواع ریموت‌های رایج بازار از جمله ریموت بتا، سایلکس، جک ویتو و پروتکو را دارد و می‌توان آن را به‌صورت اتوماتیک برای کارکرد دو لنگه یا تک لنگه تنظیم کرد.

بردهای ۲۲۰ ولت رامونا در سه مدل مینی ،مدیوم و فول عرضه می‌شوند و همچنین برد جک رامونا 24 ولت مدل فول که به اسمارت معروف هستند عرضه میشود.

تفاوت اصلی‌ مدار فرمان جک رامونا 220ولت مدل (مینی، مدیوم، فول)

تفاوت مدل برد جک پارکینگ رامونا مینی ۲۲۰ ولت با برد جک رامونا مدیوم:
بردجک مدیوم دارای یک رله ی اضافی قابل کنترل و برنامه‌ریزی است که برای مصارفی از جمله روشنایی حیاط یا یک صدای بیزر هشداردر هنگام کارکرد جک است.
تفاوت مدل برد جک مدیوم با مدار فرمان جک رامونا فول:
برد فول علاوه بر رله ی فوق، دارای ورودی دو عدد میکروسوییچ برای قطع کارکرد جک در انتهای کورس نیز هست.

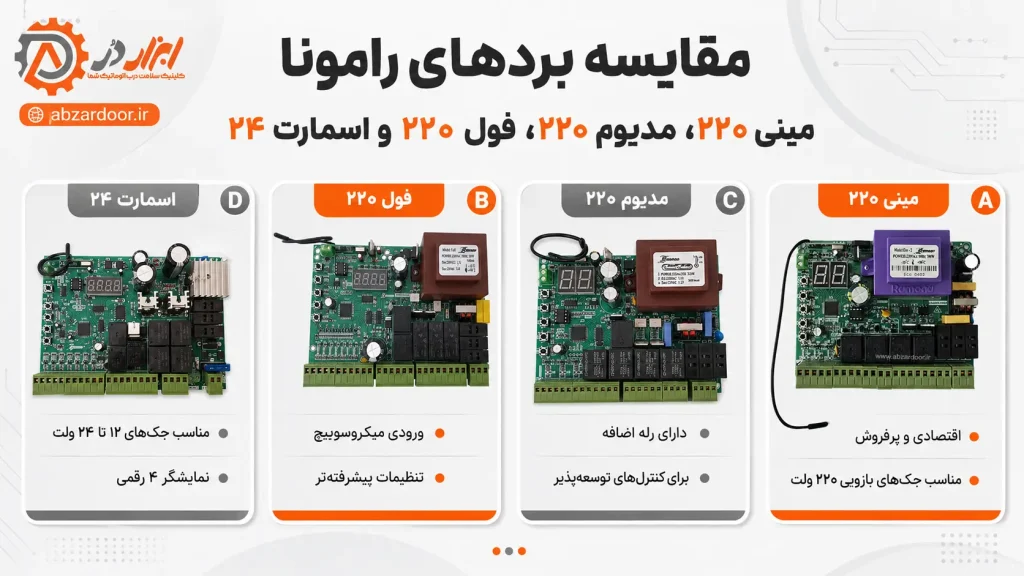

جدول مقایسهٔ مدل‌های ۲۲۰ ولت

ویژگی	برد رامونا مینی	برد رامونا مدیوم	برد رامونا فول
نمایشگر	۲ رقمی (دقت ۱ ثانیه)	۲ رقمی (دقت ۱ ثانیه)	۴ رقمی (دقت یک‌دهم ثانیه)
ظرفیت ریموت	۳۶ عدد	۹۹ عدد	۹۰ عدد
رلهٔ اضافهٔ قابل برنامه‌ریزی	ندارد	دارد	دارد
ورودی میکروسوییچ	ندارد	ندارد	دارد
رمز برای نصاب و تنظیم مد بدهکاری	ندارد	ندارد	دارد

ویژگی‌های عمومی هر سه مدل برد جک رامونا ۲۲۰ ولت

• نمایشگر سون سگمنت جهت سهولت در انجام تنظیمات برد
• تنظیم زمان Auto Close (بسته شدن خودکار پس از عبور خودرو)
• تنظیم سه سرعت مجزا برای هر لنگه (سرعت شروع اولیه ، سرعت کار عادی ، سرعت انتهای کار)جهت حرکت نرم و کاملا بی صدا
• برنامه‌ریزی مجزا برای درب دو لنگه و تک لنگه
• قابلیت حرکت جک‌ها به‌صورت مجزا از هم توسط ریموت (به‌جای خالص کردن جک)
• قابلیت لرن کردن ریموت‌های هاپینگ و کدلرنینگ به‌صورت همزمان
• دارای مد اسباب‌کشی (باز ماندن طولانی‌مدت درب)
• زمان باز و بسته شدن به‌صورت مجزا از هم، همراه استارت آرام (Soft Start)
• تست چشمی قبل از حرکت جهت اطمینان از صحت عملکرد چشم ها
• قابلیت نصب قفل برقی جهت امنیت بالا
• قابلیت نصب چشم الکترونیک جهت جلوگیری از برخورد با ماشین
• قابلیت تنظیم زمان بسته شدن اتوماتیک بدون صدور فرمان ریموت بعد از تایم مشخص
• حفاظت ولتاژ خروجی ۲۰ ولت در برابر اتصال کوتاه

ویژگی‌های اختصاصی برد فول ۲۲۰ ولت

• رمز نصاب و عملکرد متفاوت در هنگام فراموشی رمز
• تنظیم حالت سرویس (مد بدهکاری) و قفل شدن دستگاه روی تعداد کارکرد خاص
• برنامه‌ریزی درب ریلی همراه میکروسوییچ
• قابلیت تنظیم میکروسوییچ‌ها به‌صورت نرم‌افزاری
• مد کاری نیمه‌اتوماتیک مرحله‌به‌مرحله
• قابلیت کارکرد با ریموت‌های کد متغیر
• جک‌های سازگار: جک میلان، جک اتوماتیک گیت، جک پارکینگی سهند، جک پارکینگی الاروی و بسیاری دیگر از تولیدکنندگان داخلی

ویژگی اختصاصی برد مدیوم ۲۲۰ ولت

• خروجی قفل برقی تقویت‌شده

معرفی برد رامونا ۲۴ ولت اسمارت (Smart / Full DC)

برد ۲۴ ولت رامونا که با نام «اسمارت» نیز شناخته می‌شود، مناسب جک‌های پارکینگی با ولتاژ ۱۲ تا ۲۴ ولت است و همانند بردهای ۲۲۰ ولت، الگوبرداری کاملی از مدار کنترل City1 شرکت ویتو ایتالیا دارد. این برد به‌طور مشخص با جک‌های ۲۴ ولت نظیر جک BFT ایتالیایی سازگاری خوبی دارد.

مشخصات فنی برد اسمارت ۲۴ ولت

مشخصه	مقدار
نوع درب	دو لنگه و تک لنگه
منبع تغذیه	AC | DC
میزان ولتاژ	۱۲ تا ۲۴ ولت
میزان جریان	۷ آمپر
فرکانس	۵۰ مگاهرتز
ظرفیت ریموت	۹۰ عدد
تعداد حالت سرعت	۳
تعداد درب قابل کنترل	۱ عدد

ویژگی‌های برد اسمارت ۲۴ ولت

• نمایشگر ۴ رقمی با دقت تنظیم یک‌دهم ثانیه
• تنظیم زمان Auto Close و زمان عملکرد موتور
• رمز نصاب و عملکرد متفاوت در هنگام فراموشی رمز
• تنظیم حالت سرویس (مد بدهکاری) و قفل شدن دستگاه روی تعداد کارکرد خاص
• قابلیت کارکرد با ریموت‌های کد متغیر
• قابلیت اتصال به چشم و فلاشر
• مد کاری نیمه‌اتوماتیک مرحله‌به‌مرحله
• برنامه‌ریزی مجزا برای درب دو لنگه، تک لنگه و درب ریلی همراه میکروسوییچ
• قابلیت تنظیم میکروسوییچ‌ها به‌صورت نرم‌افزاری، از جمله برای کار با جک‌های BFT و SOMMER
• قابلیت اندازه‌گیری جریان مصرفی موتور
• تست خروجی موتور و تست چشمی قبل از حرکت
• حرکت یکنواخت در برق و باتری
• دارای حالت قفل و قابلیت برگشت اتوماتیک
• دارای مد اسباب‌کشی و استارت آرام

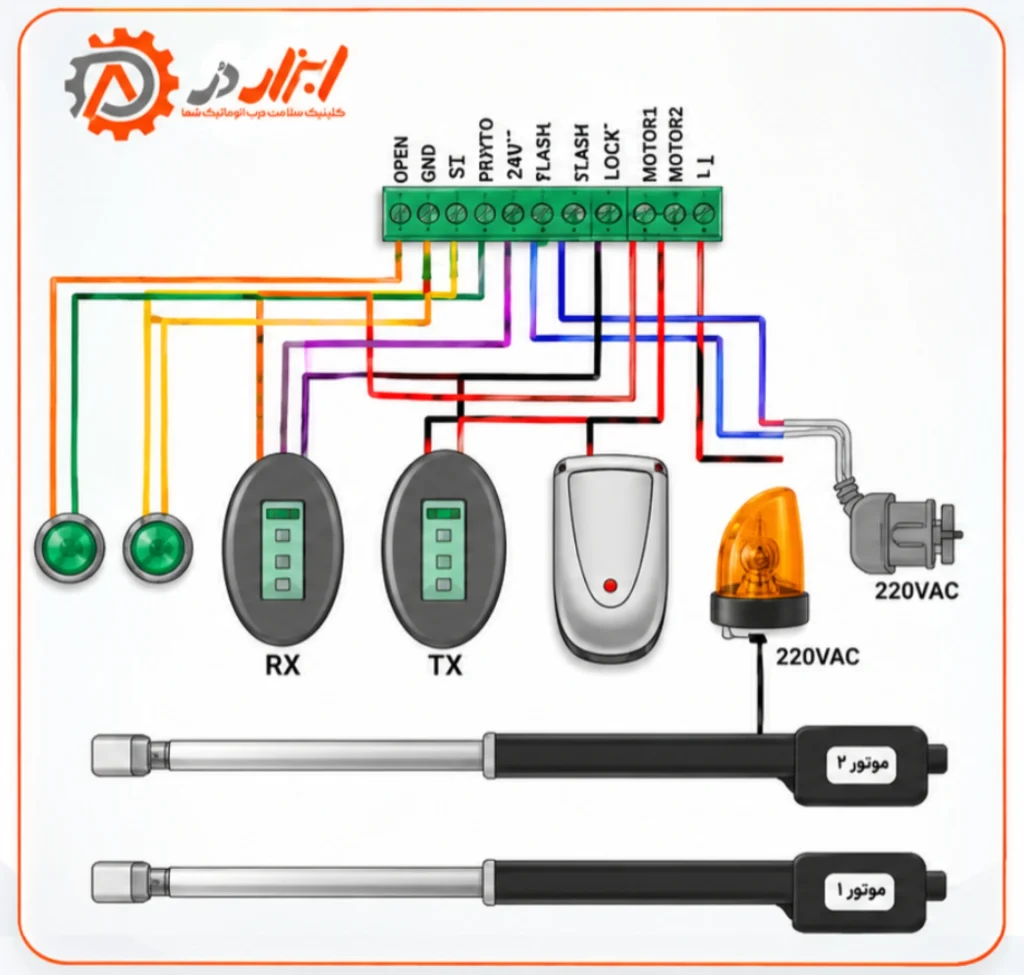

آشنایی با ترمینال‌های بردهای جک رامونا

این بخش برای هر دو خانوادهٔ ۲۲۰ ولت و ۲۴ ولت اسمارت یکسان است.

ترمینال‌های موتور

پایه‌های ۱۵، ۱۶ و ۱۷ برای اتصال موتور ۲ و پایه‌های ۱۲، ۱۳ و ۱۴ برای اتصال موتور ۱ تعبیه شده‌اند. ترتیب باز شدن لت‌های درب برای تعیین شمارهٔ جک‌ها اهمیت دارد؛ جک مربوط به لتی که ابتدا باز می‌شود باید به موتور یک متصل شود.

ترمینال فلاشر

این ترمینال برای اتصال فلاشر تعبیه شده و برد رامونا از انواع فلاشرهای ۲۲۰ ولت پشتیبانی می‌کند. نوع عملکرد آن (چشمک‌زن یا ثابت) از پارامتر E-FL قابل انتخاب است.

ترمینال قفل برقی

این ترمینال برای راه‌اندازی قفل برقی ۱۲ ولت طراحی شده و قابلیت راه‌اندازی انواع قفل‌های برقی با بوبین ۱۲ ولت را دارد.

ترمینال‌های ورودی

• Start: فرمان خارجی برای باز و بسته شدن هر دو درب (دو لنگه)
• Ped (Pedestrian): فرمان خارجی برای باز و بسته شدن تک لنگه (فقط درب ۱)
• Photo: فرمان چشم؛ در صورت وجود مانع، از بسته شدن یا برخورد درب با خودرو جلوگیری می‌کند. در صورت عدم استفاده از چشم، این دو پایه باید به‌هم متصل شوند.

ترمینال‌های خروجی

• Motor1 / Motor2: اتصال موتور درب‌های ۱ و ۲
• ۲۰VDC: خروجی ولتاژ برای تجهیزات جانبی مانند چشمی و ریموت گیرنده (این خروجی از نوع DC است)

فیوزها و نکات ایمنی

• F1: فیوز ۱.۵ آمپر جهت قطع اضطراری برق موتور ۱
• F2: فیوز ۱.۵ آمپر جهت قطع اضطراری برق موتور ۲
• F3: فیوز ۵ آمپر جهت قطع اضطراری برق کل مدار

⚠️ توجه مهم: هرگز به‌جای فیوز از سیم استفاده نکنید؛ این کار می‌تواند به برد و تجهیزات جانبی آسیب جدی برساند.

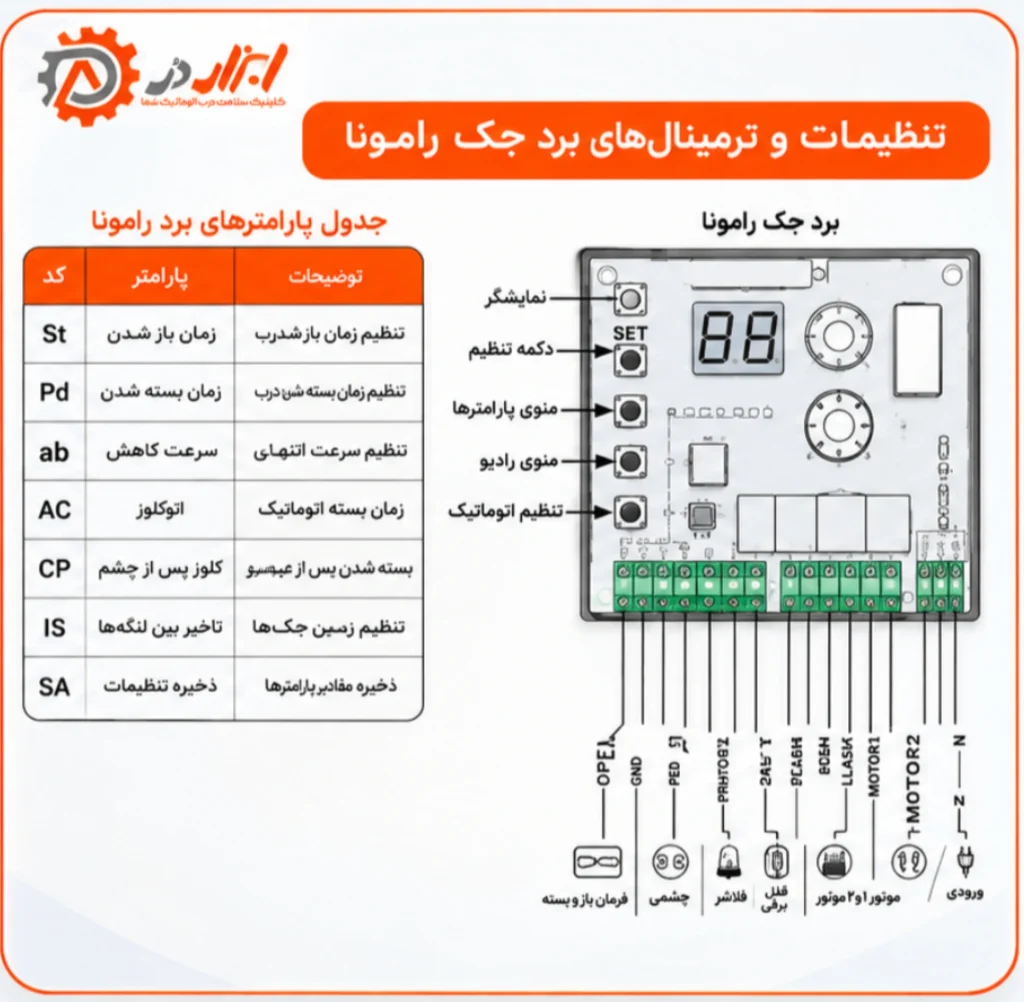

روی برد چهار کلید A، B، C و D برای تنظیم منوهای مختلف تعبیه شده است.

آموزش تنظیمات برد رامونا (منوی پارامترها)

این بخش نیز برای هر دو خانوادهٔ ۲۲۰ و ۲۴ ولت یکسان است. برد رامونا سه منوی اصلی دارد:

• پارامترهای عملکرد (par)
• رادیو/ریموت (rad)
• تنظیم اتوماتیک کلیه ی پارامترها (autoset)

تنظیم زمان باز و بسته شدن

• O1 / O2: تنظیم زمان باز شدن جک یک و جک دو
• C1 / C2: تنظیم زمان بسته شدن جک یک و جک دو

تنظیم سرعت کاهش‌یافته انتهای مسیر

• a1 / a2: زمان سرعت کاهش‌یافته در انتهای باز شدن جک یک و دو
• b1 / b2: زمان سرعت کاهش‌یافته در انتهای بسته شدن جک یک و دو

تنظیم زمان اتوکلوز و کلوز افتر فوتو

• AC (Auto Close): تنظیم زمان بسته شدن اتوماتیک درب بدون نیاز به فرمان ریموت. با تنظیم مقدار ۰۰ می‌توان این قابلیت را غیرفعال کرد. برای مثال، با تنظیم روی ۶۰، یک دقیقه پس از باز شدن، درب به‌طور خودکار بسته می‌شود.
• CP (Close after Photo): بسته شدن درب بلافاصله پس از عبور خودرو از مقابل چشم الکترونیک، بدون نیاز به سپری شدن کامل زمان اتوکلوز به عنوان مثال سه ثانیه بعد از عبور ماشین از جلوی چشم درب بسته می شود و نیازی نیست 90 ثانیه اتوکلوز بگذرد تا درب بسته شود


تنظیم تأخیر بین لنگه‌ها

• OD: تنظیم زمان تأخیر بین عملکرد جک‌ها هنگام باز شدن
• CD: تنظیم زمان تأخیر بین عملکرد جک‌ها هنگام بسته شدن به عنوان مثال با تنظیم مقدار سه ثانیه برای این گزینه جک دو سه ثانیه بعد از جک یک شروع به بسته شدن می کند

ذخیره ی تنظیمات پارامترها

گزینهٔ SA برای ذخیره ی مقادیر تنظیم‌شده ی هر پارامتر استفاده می‌شود.

آموزش کد دادن و پاک کردن ریموت

روش کد دادن(کدینگ) ریموت جدید

1. با فشردن دکمه ی A وارد منوی Ra شوید.
2. با فشردن دکمه ی B به گزینه ی Ln بروید.
3. با فشردن دکمه ی C، گزینه ی La روی نمایشگر ظاهر می‌شود.
4. با فشردن مجدد دکمه ی C ، برد وارد حالت کدگیری می‌شود.
5. یکی از دکمه‌های ریموت را فشار دهید تا کدگیری انجام شود.

روش پاک کردن همه ی ریموت‌ها

1. با فشردن دکمه ی A وارد منوی Ra شوید.
2. با فشردن دکمه ی B به گزینه ی Ea بروید.
3. با فشردن دکمه ی C، تمامی ریموت‌های ذخیره‌شده پاک می‌شوند.

تنظیم برد برای حالت تک‌لنگه یا دولنگه

1. با کلید A روی حالت dF (Default) قرار بگیرید.
2. با کلید B، گزینه ی d2 را انتخاب کنید.
3. با فشردن دکمه ی C، تنظیمات ذخیره می‌شود.

پس از فعال‌سازی این حالت، تنظیمات مربوط به درب دو لنگه در منوی PA ظاهر می‌شود. توجه داشته باشید که با فعال کردن این حالت، مدار فرمان به تنظیمات کارخانه بازمی‌گردد و تمامی تنظیمات قبلی به مقادیر پیش‌فرض تغییر می‌کند.

کدام برد رامونا مناسب شماست؟

• اگر جک شما با برق ۲۲۰ ولت شهر کار می‌کند و فقط به یک برد پایه نیاز دارید، مدل مینی ۲۲۰ ولت کافی است.
• اگر می‌خواهید هم‌زمان با باز/بسته شدن درب، روشنایی حیاط یا بیزر هشدار هم فعال شود، مدل مدیوم ۲۲۰ ولت با رلهٔ اضافهٔ قابل برنامه‌ریزی مناسب شماست.
• اگر جک ۲۲۰ ولت شما میکروسوییچ دارد یا به تنظیمات پیشرفته‌تر (رمز نصاب، مد بدهکاری) نیاز دارید، مدل فول ۲۲۰ ولت گزینهٔ مناسب است.
• اگر جک شما با ولتاژ ۱۲ تا ۲۴ ولت کار می‌کند (مانند جک‌های BFT یا SOMMER)، برد اسمارت ۲۴ ولت گزینهٔ مناسب شماست.

جمع بندی و خرید برد رامونا

بردهای رامونا در دو خانوادهٔ ۲۲۰ ولت (مینی، مدیوم، فول) و ۲۴ ولت اسمارت، همگی با یک سال گارانتی رامونا عرضه می‌شوند. بسته به ولتاژ جک و نیازهای کاربردی خود (رله اضافه، میکروسوییچ یا سازگاری با جک‌های ۱۲-۲۴ ولت)، می‌توانید مدل مناسب را از لینک‌های زیر مشاهده و خریداری کنید:
